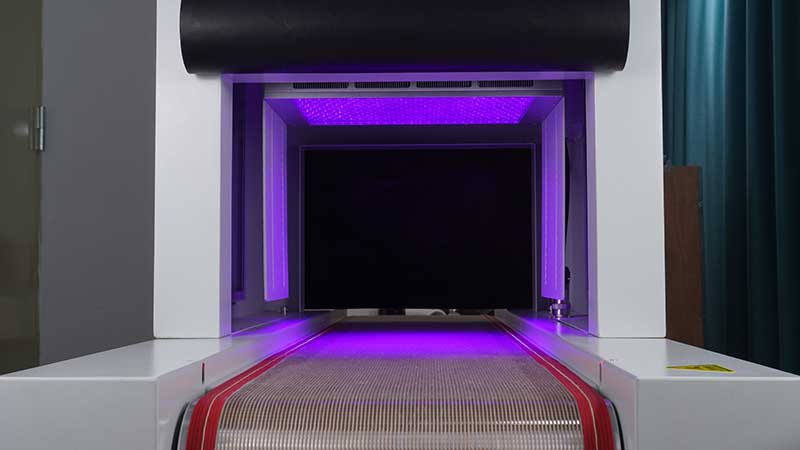

UVLED固化機在環保、安全性能、操作靈活度、固化速度等方面，其優點毋庸置疑勝于UV汞燈（推薦閱讀：優質UVLED固化機應具備哪些優點）。其價格更高，也是因?yàn)榻M成結構、生產工藝等原因。海特奈德作為UVLED固化機廠家，今天海特奈德小編就帶你了解一下為什么UVLED固化機值得比UV汞燈價格更高?！　?/span>

　　1、封裝的技術難題　

　　雖然相對容易一些，但是難度跟傳統LED封裝相比，困難了許多，主要是目前的LED封裝材料都無法滿足UV波段的要求，通常為應對UV LED封裝要求，采用無機氣密玻璃封裝的UV LED，應對UVLED高能的輻射?！　?/span>

　　2、外延的技術難題　　

　　目前UV外延片還是使用現有的藍綠光設備生長外延結構，藍寶石襯底還是主流，目前銦鎵氮（InGaN）材料是藍光與綠光LED的主流，我們利用銦（In）組分的不同可以得到紅光到紫外光的波長范圍，光電轉換效率最大值在430~450nm波長，往長波長呈緩慢遞減，往短波長會快速遞減，波長低于380納米后效率會更低?！　?/span>

　　3、芯片的技術難題　　

　　在UVLED固化機生產中，芯片的問題不比外延少，主要是正裝芯片工藝已經無法滿足UVLED固化機的要求了，尤其是380納米以下的UVLED芯片，目前UVA最主流的技術是垂直結構芯片，由于垂直結構芯片的發光面在N型材料，可以有效的降低光被吸收的問題，另外垂直結構的光型穩定，大部分都是軸向光，幾乎沒有側向光，輻射效率高，在固化制程上有比較穩定與均勻的光分布。
